Das perfekte Laserscanner Referenzkugel Set für den Vermesser sowie für die Anwender, die Ihre Referenzmarken tachymetrisch einmessen bzw. bestimmen lassen. Mithilfe eines speziellen Laserscanning-Miniprisma lässt sich der Kugelmittelpunkt einfach und genau bestimmen. Entsprechend reduzieren sich die Aufwände für die vermessungstechnische Bestimmung der Koordinaten Ihrer Referenzkugeln. Die Kugelgestalt ermöglicht eine optimale Erfassung aus allen Richtungen und hat sich als optimale Laserscanning Zielmarke bewährt. Dank der abschraubbaren Magnethalterung lässt sich die Messkugel flexibel einsetzen. Qualität: Made in Germany.

Produkteigenschaften:

• Durchmesser Ø 145mm
• Spezialanschluss (M8-Innengewinde) passend für Mini Prisma (Art.Nr.: 50023)
• Referenzkugel ist eine Hohlkugel aus Kunststoff mit spezieller Oberfläche für optimales Reflexionsverhalten

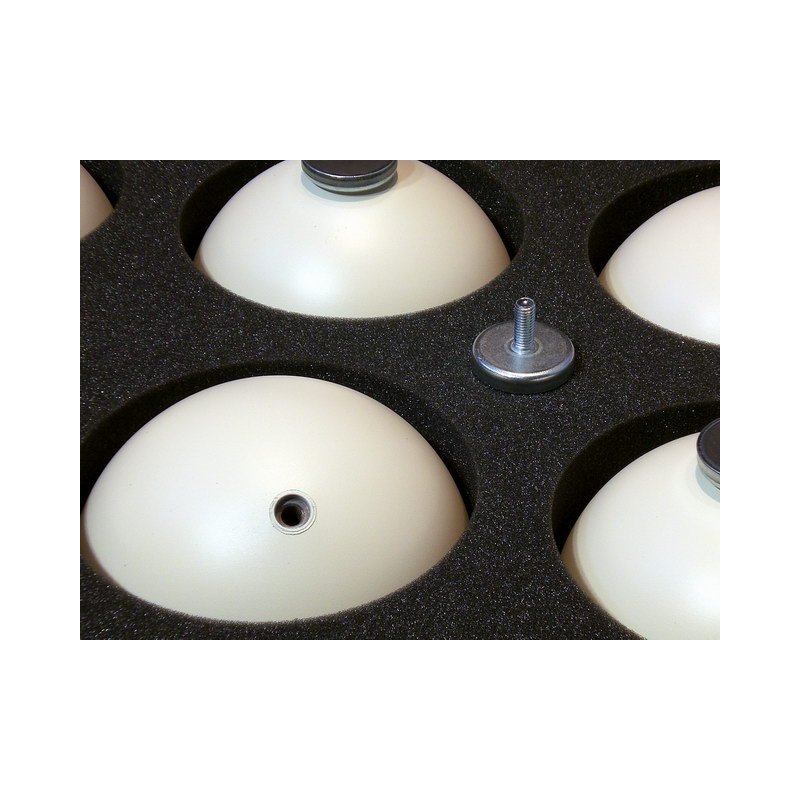

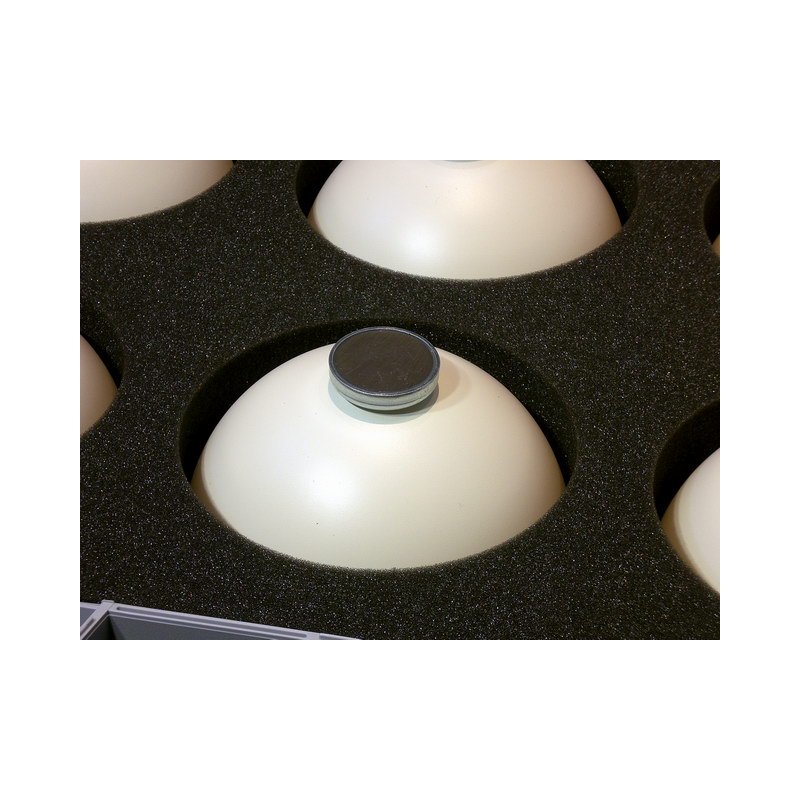

• Inklusive abschraubbarem Magnetfuß (M8/20mm)

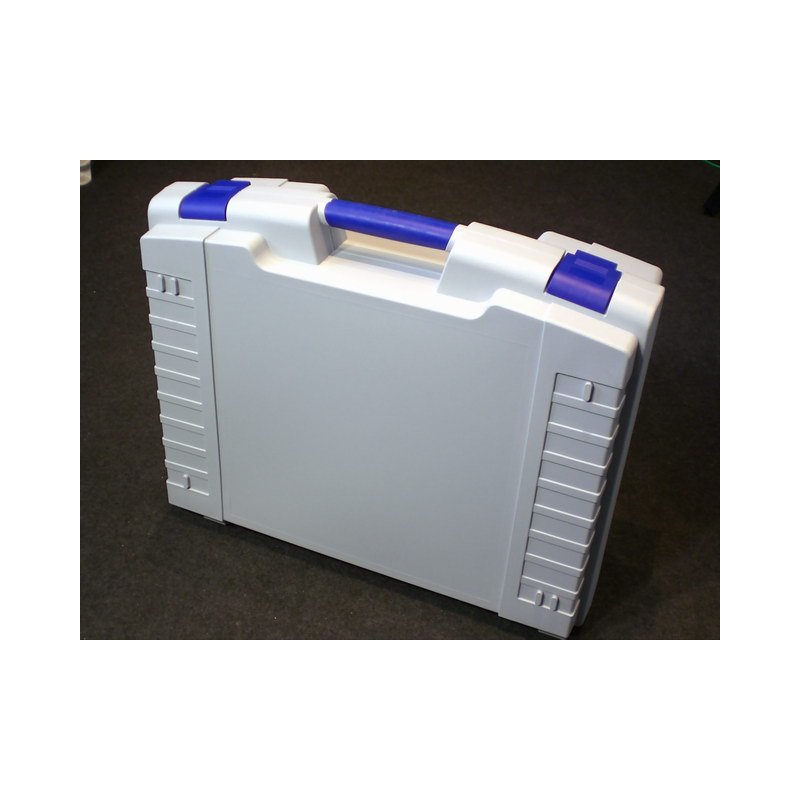

• Koffer-Abmessungen: 575 x 470 x 205 mm

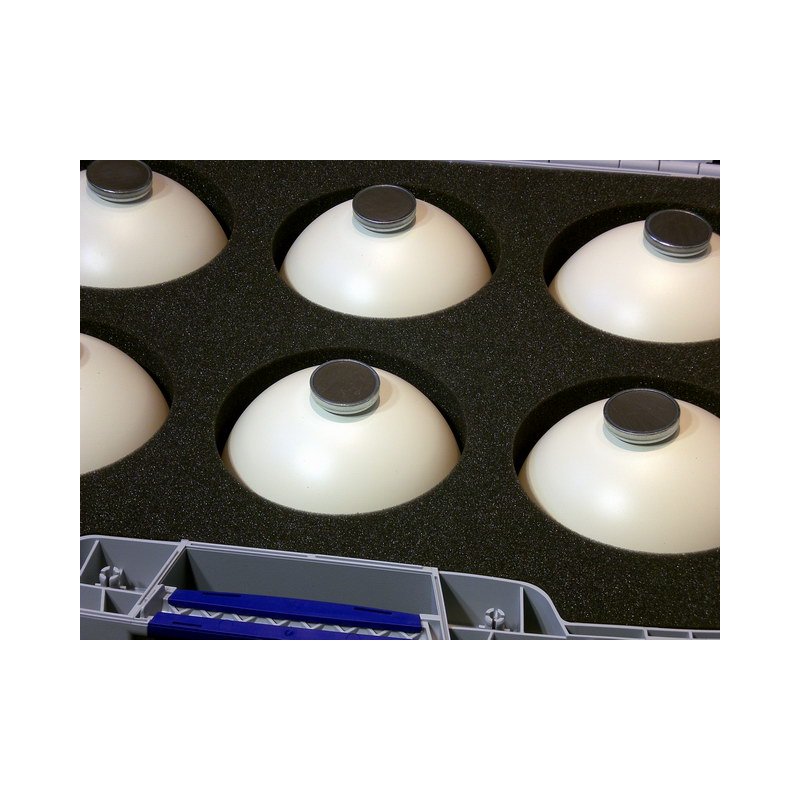

• Koffer mit passgenauem Innenpolster für sicheren Transport

Verwendungszweck:

• Gut geeignet für die Verwendung von dauerhaft vermarkten Referenzpunkten, die auch tachymetrisch bestimmt werden
• Bewährte Referenzmarken für das Registrieren der Laserscanner Positionen
• Einfaches und schnelles Anbringen auf magnetischen Oberflächen dank zentrierter Magnethalterung
• Anbringen auf  bekannten Festpunkten mittels Stativ oder Prismenstab und passenden Adapter

Anwendungsbereiche:

• Architektur, Bau- und Denkmalpflege
• Digitale Fabrik und Anlagenbau
• Bergbau und Tunnelbau
• Energie und Versorgungsunternehmen
• Flugzeug und Schiffbau
• Gießereien und Stahlindustrie
• Chemie und Prozessindustrie
• Forensik

Kompatibilität Laserscanner:

• FARO LS 420
• FARO LS 880
• FARO Photon LS 20
• FARO Photon LS 80
• FARO Photon LS 120
• FARO Focus 3D 20
• FARO Focus 3D 120
• Leica HDS 6100
• Leica HDS 4400
• Riegl VZ 1000 Laserscanner
• Riegl VZ 400 Laserscanner
• Z+F IMAGER 5010
• Z+F IMAGER 5006
• Z+F IMAGER 5006i
• Z+F IMAGER 5006h
• Z+F IMAGER 5006EX
• Trimble

Lieferumfang:

• 6 Referenzkugel Kunststoff  Ø 145mm, Spezialanschluss (M8-Innengewinde) passend für Mini Prisma
• 6 Magnethalterungen kurz (M8/20mm) passend für den Vermarkungsaufkleber

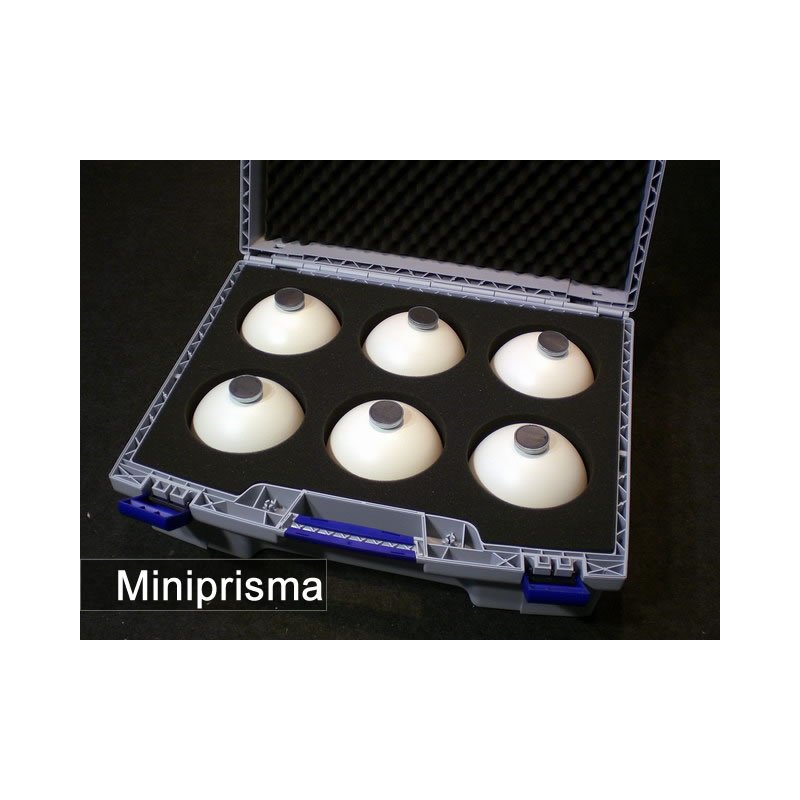

• 1 Kunststoffkoffer inklusive Kugel - Inlay

Hinweise:

• Das Laserscanner Referenzkugel Set Anschluss Miniprisma ist perfekt für Projekte geeignet, bei denen die Referenzmarken tachymetrisch bestimmt werden
• Der Mittelpunkt der Referenzkugel lässt sich einfach mit Hilfe eines Mini Prisma (Art.Nr.: 50023) bestimmen.
• bei komplexen Scanobjekten benutzen wir 12-18 Referenzkugeln
• Referenzkugeln sind unsere erste Wahl, da universell einsetzbar und einfache Handhabung
• Nutzen Sie unsere 3D Messpunkt Sticker um Ihre Passpunkte dauerhaft zu kennzeichnen (z.B. bei Mehrfachmessungen, Nachmessungen, Kontrollmessungen)

Sehen Sie wie 3D Messpunkt Sticker, Referenzkugel und Mini-Prisma verwendet werden:
>Laserscanning TV: Laserscanner Zubehör Video

Synonyme: Messkugel, Scankugel, Kugel, Kugelset, Messkugelset, Referenzkugelset, Zielmarke, Referenzmarke, Passpunkt, Passmarke
