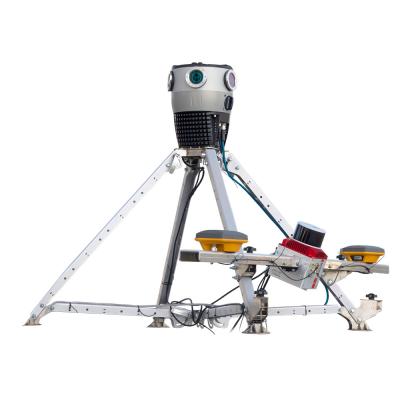

Das Meridian System von Mosaic ist ein mobiles Kartierungssystem, das hochauflösende Bilddaten mit präziser Positionsbestimmung kombiniert. Es vereint die Mosaic X-Kamera mit einem INS/LiDAR-System von Inertial Labs zu einer kompakten und robusten Gesamtlösung für anspruchsvolle Kartierungs- und Dokumentationsaufgaben.
Systemübersicht
Meridian ist als Komplettsystem konzipiert und wird inklusive Halterung, IMU und Kameraeinheit geliefert. Die Integration der bewährten Mosaic X-Kamera mit der Inertial Labs Navigations- und LiDAR-Technologie ermöglicht eine präzise Datenerfassung mit hoher geometrischer und radiometrischer Qualität.
Kameramodul – Mosaic X
Die Mosaic X ist eine vollsphärische 74-Megapixel-Kamera mit Global Shutter-Sensoren. Dank der präzise synchronisierten Kameramodule werden Panoramen mit einer Auflösung von bis zu 13,5 K erzeugt. Das System arbeitet mit geringeren Überlappungen als vergleichbare Lösungen und nutzt dadurch die vorhandenen Pixel besonders effizient.
Bedienung und Einsatz
Meridian ist auf einfache Handhabung ausgelegt. Das System lässt sich in wenigen Minuten betriebsbereit einrichten und ist für den Einsatz unter unterschiedlichen Umweltbedingungen ausgelegt.
Anwendungsbereiche
- Mobile Kartierung und 3D-Dokumentation
- Infrastruktur- und Stadtplanung
- Straßen- und Schienenerfassung
- Umwelt- und Geländeanalyse
- Asset Management
Technische Daten (Kamera):
- Auflösung: 74 MP
- Global Shutter Sensoren
- Bildrate: 10 FPS, 8 bit h.264
- Wechselbare USB-SSD (1 TB)
- Abmessungen: 21 × 21 × 25 cm
- Gewicht: 7 kg
- Schutzklasse: IP64
- Betriebstemperatur: 0 – 45 °C
- Luftfeuchtigkeit: 0 – 100 %
INS/LiDAR-Einheit – Inertial Labs
Das integrierte Inertial-Labs-System kombiniert eine präzise IMU mit GNSS und LiDAR-Sensorik. Es liefert eine vertikale Genauigkeit von 2 – 3 cm und eine Präzision von 2 – 4 cm.
Technische Daten (LiDAR/IMU):
- Vertikale Genauigkeit: 2 – 3 cm
- Präzision: 2 – 4 cm
- Reichweite: 80 m
- IMU: Inertial Labs Kernel-210
- GNSS: NovAtel OEM7720
- Positionsgenauigkeit: 1 cm + 1 ppm (RTK), 0,5 cm (PPK)
- Interner Speicher: 512 GB SSD
- Abmessungen: 21,6 × 17,8 × 13 cm
> Mehr Infos in der Mosaic-Broschüre
