Große Laserscanner-Zielmarkentafeln als Set

Universell: Die Laserscanning Zieltafel kann sowohl mit dem Laserscanner als auch mit dem Tachymeter (reflektorlos) eingemessen werden
Flexibel: Lange Zielweiten und kompakte Transportabmaße machen das Checkerboard zu einer hervorragenden Laserscanner-Referenzmarke.

Produkteigenschaften:

• verwindungssteife Aluminium Verbundplatten mit geringem Gewicht
• absolut plane Oberflächen sichern gute Messergebnisse
• Maße: 45 x 42 cm
• Größe der Schachbrettmarkierung: 40 x 40 cm
• wetterbeständig
• integrierte Dosenlibelle
• Achse des Checkerboard befindet sich exakt in der Achse des Anschlusses. Bei horizontierter Zieltafel bleibt das Zentrum des Zielzeichens bei Drehung um die Achse in Lage und Höhe unverändert.
• Versandtasche aus gepolsterten, wasserabweisenden Material
• verschiedene Anschlussmöglichkeiten zur Verwendung auf unterschiedlichsten Trägern (Standardmäßig für Leica-Steckzapfen, M8 + Magnet, 1/4" und 5/8'' erhältlich)

Verwendungszweck:

• Signalisierung auf lange Reichweiten (bis zu 45m)
• Kann mittels Stativ und Klaueneinsatz überall aufgest ellt werden und beliebig ausgerichtet werden

Anwendungsbereiche:

• Architektur, Bau- und Denkmalpflege
• Digitale Fabrik und Anlagenbau
• Bergbau und Tunnelbau
• Energie und Versorgungsunternehmen
• Flugzeug und Schiffbau
• Forensik

Kompatibilität Laserscanner:

• FARO Focus Premium
• FARO Focus Core
• FARO Focus S 70
• FARO Focus S 150
• FARO Focus S 350
• FARO Focus M 70
• Leica RTC360
• Leica BLK360
• FARO LS 420
• FARO LS 880
• FARO Photon LS 20
• FARO Photon LS 80
• FARO Photon LS 120
• FARO Focus3D S 20
• FARO Focus3D S 120
• FARO Focus3D X 30
• FARO Focus3D X 130
• FARO Focus3D X 330
• Trimble TX5
• Trimble TX8
• Trimble X7
• Leica HDS 4400/6100
• Leica ScanStation P20/ P30/ P40
• Teledyne Polaris

Kompatibilität Stativanschlüsse:

• Leica-Steckzapfen (Fixierung erfolgt mit einer Horizontal-Rändelschraube)
• 5/8'' für Fixierung auf Stativen oder anderem passenden Vermessungszubehör
• 1/4" für die Verwendung auf Fotostativen
• M8-Gewinde + Magnet: nutzbar auf LSE-Prismenstab, Saugnapfhalter oder einfach mit den Magneten unserer Referenzkugeln
• weitere Anschlussvarianten möglich, bitte kontaktieren Sie uns!

Lieferumfang:

• 5 x Laserscanner-Zielmarkentafel groß
• 1 x Versandtasche für den sicheren Transport

Hinweise:

• Haben Sie eine spezielle Anwendung, wo sich das Anbringen von Passmarken schwierig gestaltet, dann nutzen Sie unsere kostenlose Beratung.

Hinweis für die Registrierung in FARO Scene:

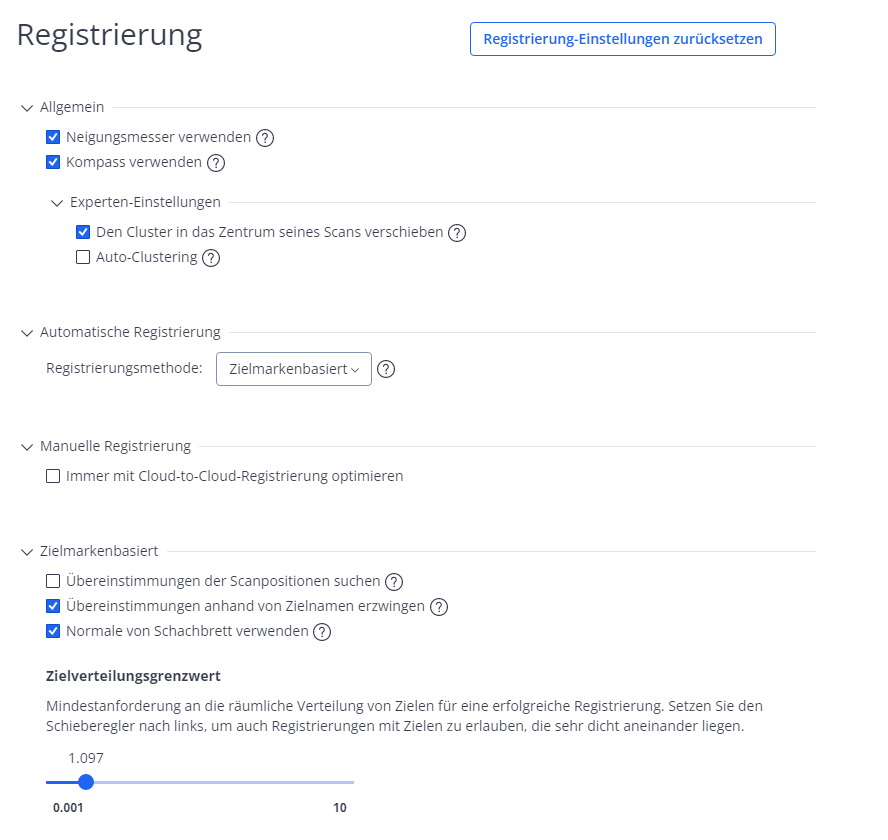

• Bei Verwendung von drehbaren Zieltafeln (Ausrichtung zum Scanner) sollte in der Software Scene unter der Voreinstellung der Scan-Stationierung der Punkt „Normale von Schachbrettzielmarken verwenden“ nicht angehakt sein. Nähere Informationen finden Sie hier.

Synonyme: Zielmarkentafel, Laserscanner Referenzmarke, Schachbrettmuster
